Zahnstange

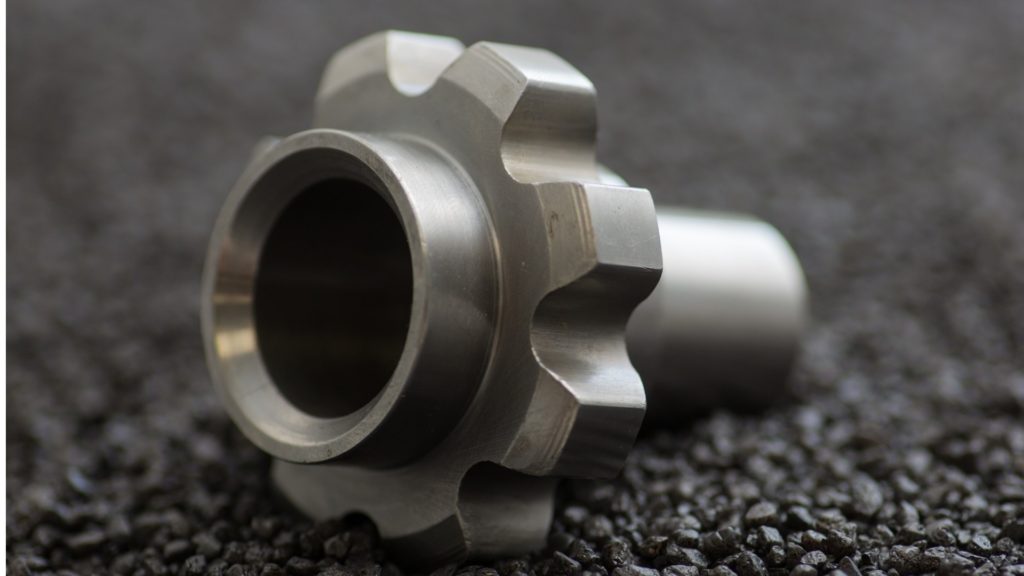

Im Vergleich zu den Zahnrädern ist die Zahnstange kein rundes, sondern ein gerades Antriebselement bzw. Maschinenelement. Zahnstangen werden zusammen mit Zahnrädern in einem Zahnstangenantrieb eingesetzt, um eine Drehbewegung in eine lineare Bewegung umzuwandeln. Hierzu greift ein Zahnrad in die Erhebungen bzw. Zähne der Zahnstange. Die Drehachse des Rades steht dabei orthogonal zur Verschieberichtung der Stange, sodass die rotierende Radbewegung in eine geradlinige Stangenbewegung umgesetzt werden kann – und auch umgekehrt. Üblicherweise findet dabei eine Hin- und Herbewegung statt. Zahnstangenantriebe bestechen durch einen hohen Wirkungsgrad und finden oftmals Anwendung bei großen Axialkräften.
Wie bei den Zahnrädern ist bei Zahnstangen sowohl eine gerade Verzahnung als auch eine Schrägverzahnung möglich. Gerade Verzahnungen haben den Vorteil, dass die Fertigung eher einfach ist und sich keine Axialkraft entwickelt. Allerdings entstehen bei einem Eingriffswechsel eine schlagartige Be- bzw. Entlastung sowie starke Geräusche. Bei schrägen Verzahnungen verlaufen dahingegen Eingriff und Ablösung allmählich und geräuscharm. Demgegenüber ergeben sich aus der Neigung der Zahnbreite Axialkräfte und verschiedene Radialbelastungen am Lager.
Wir fertigen sowohl Transportzahnstangen als auch Messzahnstangen fortlaufend gerade verzahnt und schrägverzahnt bis Modul 18 nach DIN, ebenso wie modifizierte Teilungen nach Kundenwunsch – seien es 2, 5 oder 10 mm. Transportzahnstangen können wir in einer beliebigen Länge in Schrägungswinkeln von 0 bis 30 Grad fertigen. Dagegen bieten wir Messzahnstangen mit einer maximalen Länge von 2.000 mm und einer Teilungsgenauigkeit von +/- 0,05 mm pro 500 mm Länge.
